组装吊索的额定工作载荷计算方法

作者:成华索具 编辑:小成 来源: 成华吊索具制造厂 发布日期:2024-04-15 09:30

根据下列案例来了解组装吊索的额定工作载荷计算方法:

使用宽口游标卡尺按《钢丝绳通用技术条件》GB/T20118-2017第9.1.1条测量方法测量钢丝绳直径,在相距1m的两截面上,并在同一截面相互垂直的方向上测取两个数值,四个测量结果分别为:15.86mm、15.90mm、15.90mm、15.94mm,取算数平均值为实测直径:15.90mm,该值满足《钢丝绳通用技术条件》GB/T20118-2017第8.10.2条14mm公称直径钢丝绳的相关要求,不满足16mm公称直径钢丝绳的相关要求,判断该钢丝绳公称直径为14mm。对截取的钢丝绳进行拉力试验,测得钢丝绳的破断拉力为111.478kN。

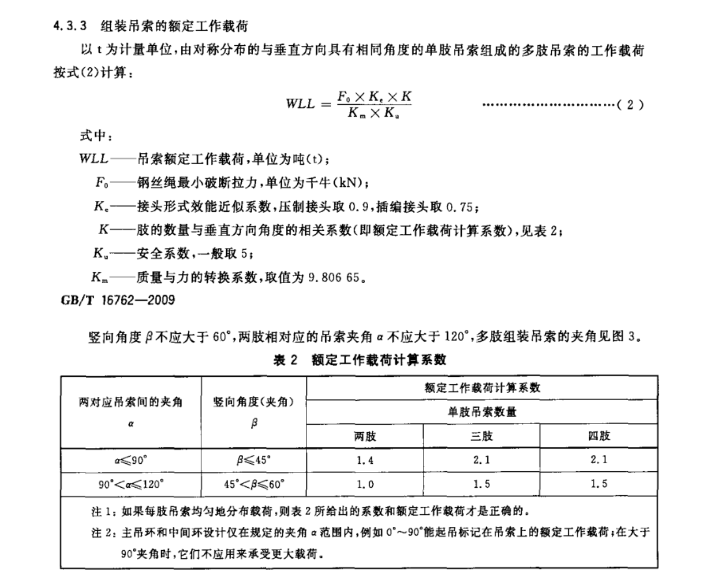

按《一般用途钢丝绳吊索特性和技术条件》GB/T 16762-2009第4.3.3条方法计算组装吊索的额定工作载荷:

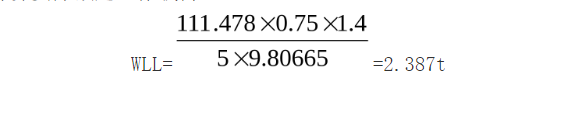

取实际破断拉力值计算实际额定工作载荷:


取《钢丝绳通用技术条件》GB/T20118-2017规定的14mm纤维芯钢丝绳最高公称抗拉强度等级的最小破断拉力值:128 kN计算额定工作载荷理论最大值:


说明:以上计算结果数值均按四舍五入修约,经计算得出事故发生时所使用的两肢组装吊索额定工作载荷不论其实际值:2.387吨,还是理论最大值:2.741吨。
